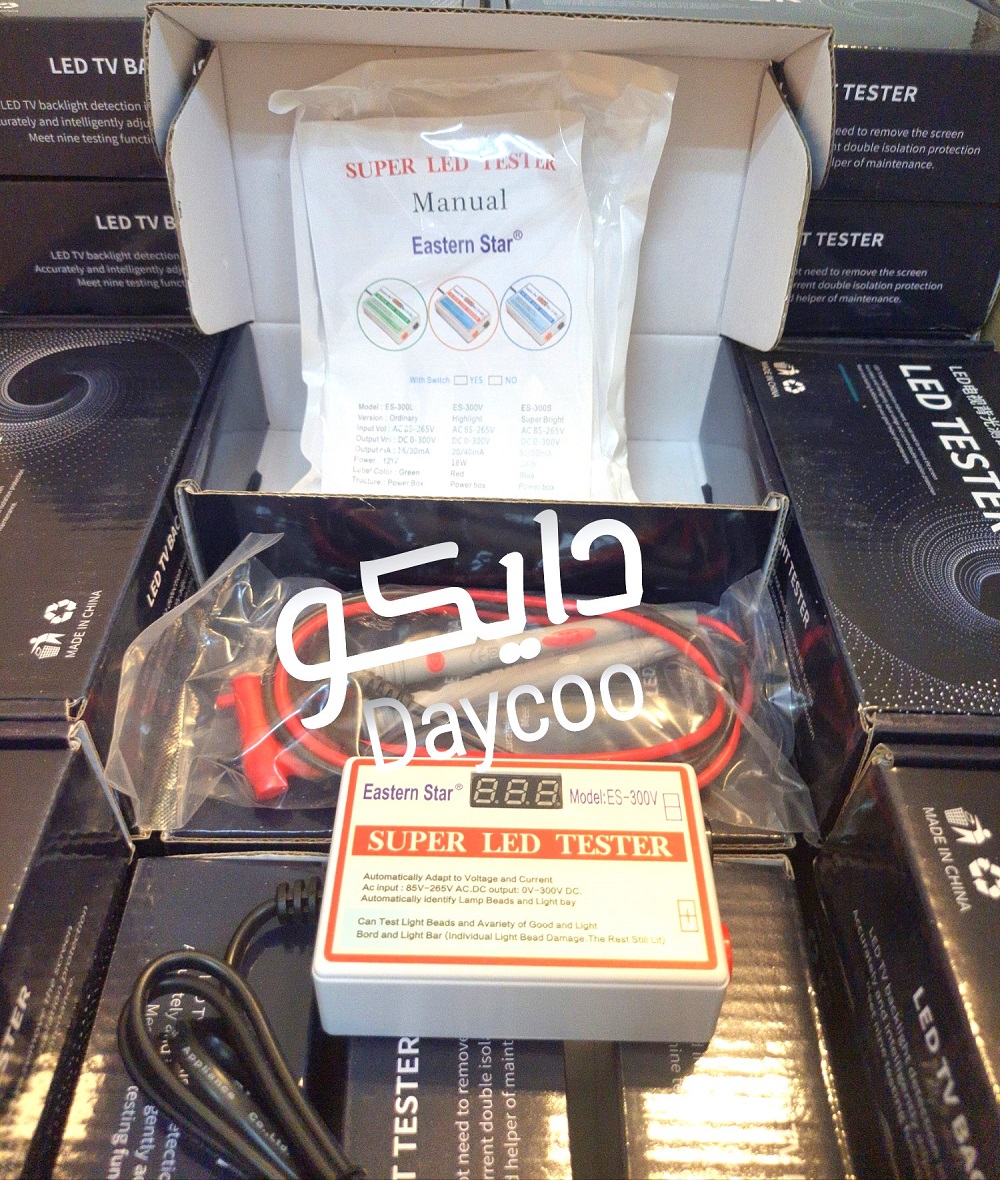

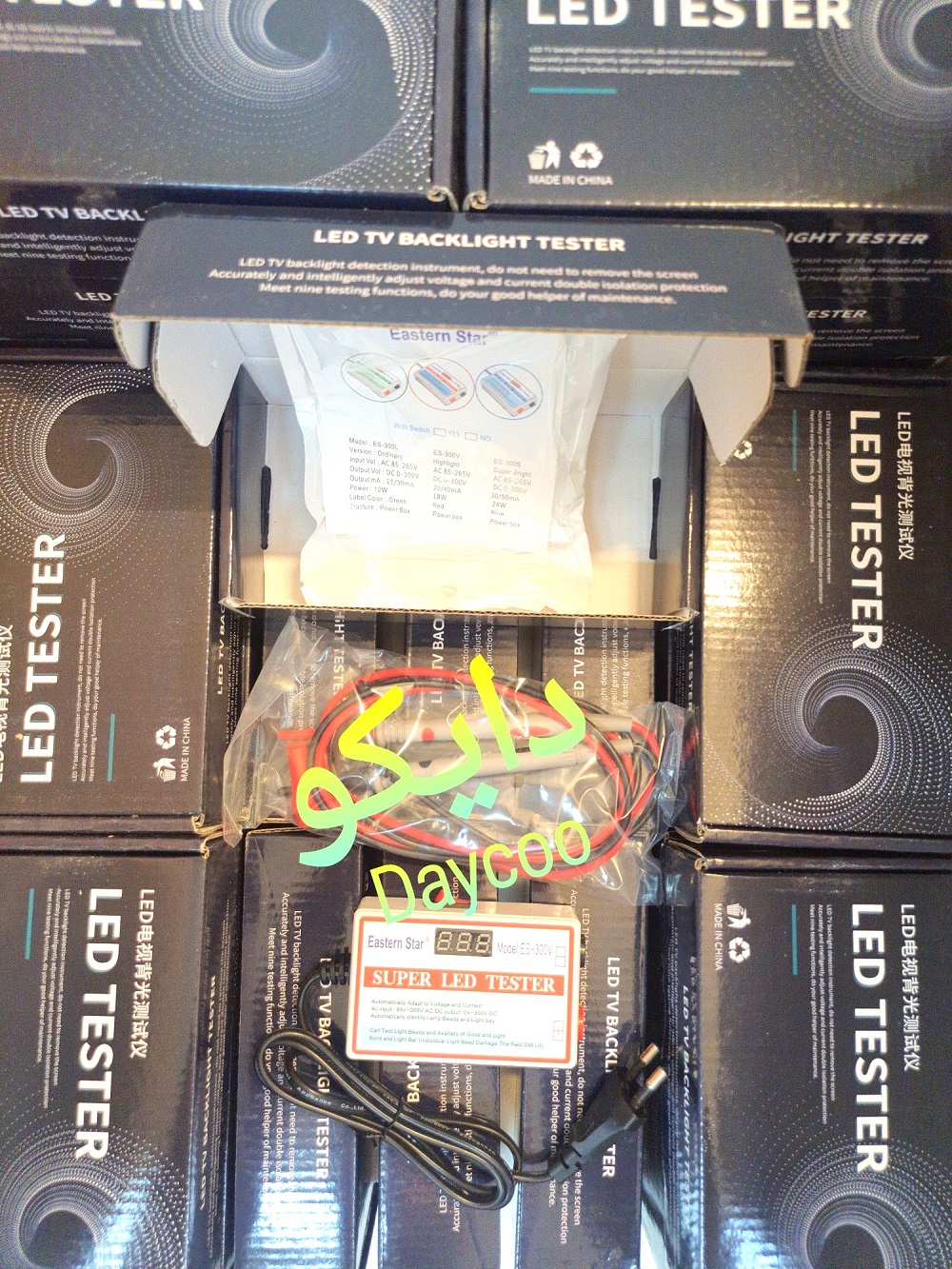

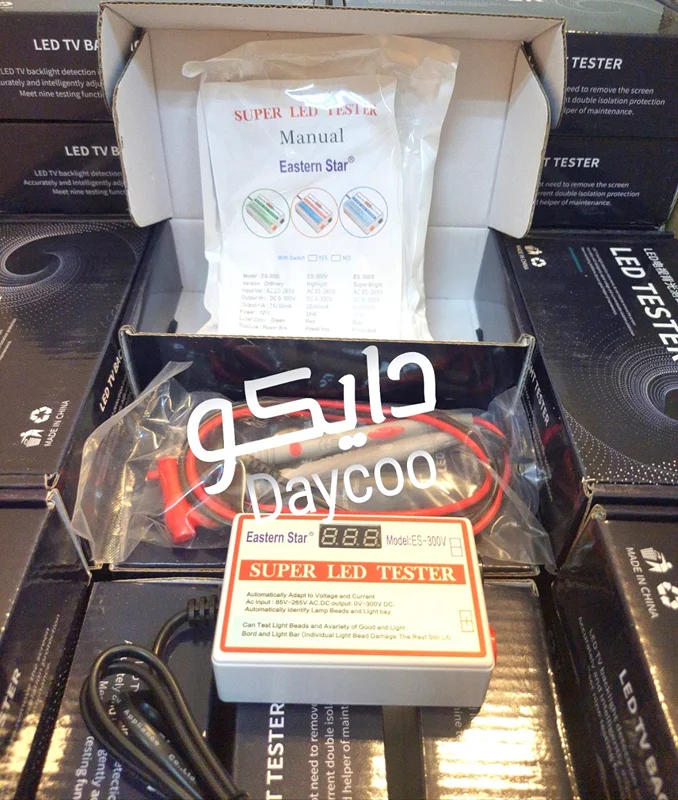

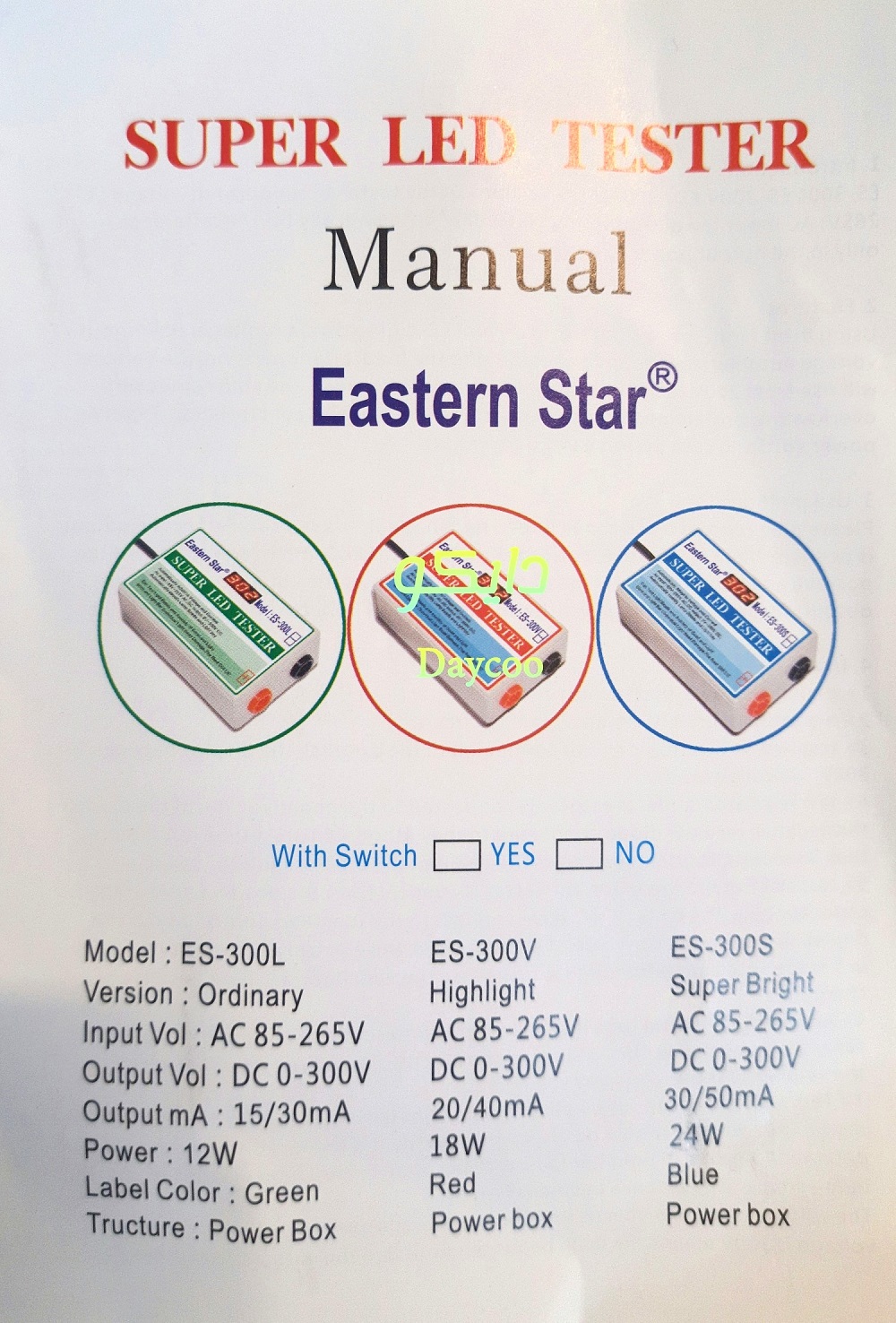

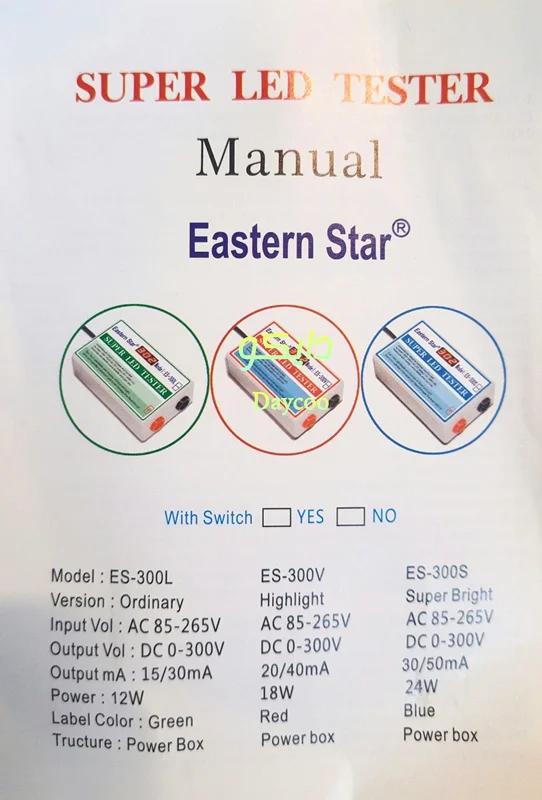

تستر بک لایت تلویزیون استرن استار es-300v

تستر بک لایت تلویزیون استرن استار es-300v دارای یک تراشه 8 بیتی سرعت بالا می باشد که ولتاژ خروجی را با توجه به فشار بار موجود تشخیص می دهد.

آموزش استفاده از تستر بک لایت استرن استار es-300v

ابتدا پراپ های مشکی و قرمز را به دستگاه وصل کنید . توجه داشته باشید که پراپ قرمز برای خروجی مثبت و پراپ مشکی برای خروجی منفی است. حال می توانید پراپ ها را به دو سر لامپ ها متصل کنید.

• زمانی که صفحه نمایش عدد 0 را نشان دهد یعنی اتصال کوتاه دارید.
• نمایشگر دیجیتال 300 ولت یعنی مدار باز و آماده کار.
• تست بک لایت : ابتدا تستر بک لایت استرن استار es-300v را روشن کنید. حال پراپ قرمز را به مثبت خط بک لایت و پراپ مشکی را به منفی وصل کنید، سپس کل نوار باید روشن شود.
• تست دیود : ابتدا یک پایه دیود را از روی برد جدا کنید. حال پراپ منفی را به قسمت کاتد دیود ( همان پایه ای که یک خط عمودی دارد ) وصل کنید و پراپ قرمز را به آند وصل کنید. نمایشگر دستگاه باید عددی بین 0.2 تا 0.7 را نشان دهد . اگر عدد 0 نشان داده شد یعنی دیود خراب است. توجه داشه باشید که به علت داغ شدن دیود مدت زمان تست نباید بیشتر از 3 ثانیه باشد.
